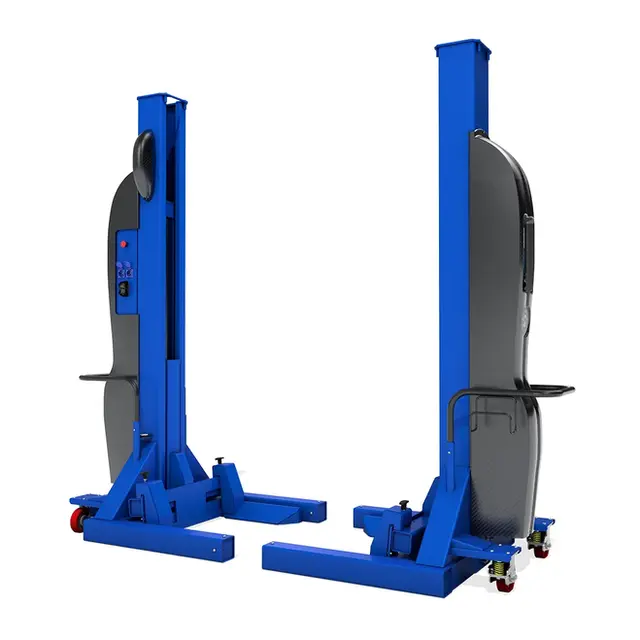

AMI 5,5 | 7,5 TRUCK

Mobile - Schwerlast- Hebebühnen (Radgreifer)

Die mobilen hydraulischen Säulenhebebühnen AMI 5.5 und 7.5 TRUCK mit Tragkräften von 5,5 t bzw.

Verwendung:

LKW | Busse | Oberleitungsbusse | Agrarmaschinen | Gleisfahrzeuge

Maximale Tragkraft:

bis 45000 kg

Maximaler Hub:

1800 mm

Grösse der angehobenen Reifen - Fahrzeuge:

14'' - 23'' | 585 mm - 1160 mm

Grösse der angehobenen Reifen - Agromaschinen:

bis 32'' | 1905 mm

Motorleistung:

1,5 kW

Säulen:

4 - 12

BESCHREIBUNG

Die mobilen hydraulischen Säulenhebebühnen AMI 5.5 und 7.5 TRUCK mit Tragkräften von 5,5 t bzw. 7,5 t pro Säule revolutionieren die Wartung schwerer Fahrzeuge. Dieses System erfordert keine aufwendigen baulichen Veränderungen oder dauerhafte Bodenverankerung. Die Säulen werden einfach zu den Rädern des Lkw, Busses oder Landwirtschaftsfahrzeugs gefahren und heben dank fortschrittlicher Synchronisation das gesamte Fahrzeug gleichmäßig und ruhig an. Darüber hinaus bietet diese Hebebühne die Möglichkeit, Fahrzeuge mit speziellen Querträgern direkt am Fahrgestell anzuheben.


Dieses System ist hochgradig modular – Sie können 4, 6, 8 oder sogar bis zu 12 Säulen gleichzeitig verbinden (mit einer Gesamttragkraft von bis zu 45 Tonnen!), mit der praktischen Möglichkeit, Gruppen von vier Säulen per Tandem-Kopplung zu verbinden. Jede Säule verfügt über eine eigene Hydraulikeinheit, die immense Leistung und Unabhängigkeit gewährleistet. Für maximalen Bedienkomfort und Sicherheit bietet das System moderne Touchscreen-Steuerung sowie die Option zur Fernbedienung per Funk-Fernsteuerung. Im Vergleich zu herkömmlichen Gruben bringt dieses System Mechanikern bessere Beleuchtung, eine ergonomische Arbeitshöhe und perfekten Zugang zu Achsen und Getriebe von unten und von der Seite.

HAUPTMERKMALE

  • Tragkraft der Säule 5500 kg | 7500 kg
  • Ökonomisch vorteilhafter Hydraulikantrieb
  • Elektronische Regelung und Synchronisierung
  • Der Tätigkeit der Hebebühne
  • Integriertes Display mit Steuerpult
  • Erfassung der Hubzahl
  • Möglichkeit der Fernbedienung mit Signal
    im Bereich 863 - 868 MHz (lt. ETSI)
  • Funktion des präzisen Anfahrens an die gewünschte Höhe
  • Akustische Signalisierung, Auszug von Meldungen
  • Anheben von einer breiten Fahrzeugskala
  • Premiumprodukt „Made in Tschechien“
  • Entspricht den Anforderungen der Norm
    ČSN EN 1493:2023 (EN 1493:2022)

Unverbindliche Anfrage

Welche Fahrzeuge werden in Ihrer Werkstatt hauptsächlich gewartet?
Geplanter Umsetzungszeitraum

* Pflichtangaben

AMI 5,5 | 7,5 TRUCK

TECHNISCHE SPEZIFIKATION

  • 5500 / 7500 kg

    Maximale Tragkraft der eigenständigen Säule

    95 s

    Maximale Hubzeit

    89 s

    Minimale Absenkzeit

    TN-S 3/N/PE 400/230V AC, 50 Hz

    Elektrisches System

    1,5 kW

    Motor

    15 kW

    Maximale Leistungsaufnahme

    25A/C EN 60898-1 A

    Maximale vorgeschaltete Sicherung

    20 A/C | 25 A/C

    Vorgeschaltete Sicherung für maximale Tragkraft

    30 t | 36 t

    Maximale Tragkraft der Hebebühne bei voller Anzahl der Säulen

    1171 mm x 1376 mm x 2663 mm

    Aussenabmessungen der Säule (Breite x Länge x Höhe)

    510 kg

    Eigenmasse der Säule (Netto)

    1800 mm

    Maximaler Hub HC

    1918 mm

    Maximale Schienenhöhe HO

    1100 mm

    Maximale Höhe des Anhebens am Chassis HS

    23 mm

    Lichte Höhe des Fahrwerks der unbelasteten Säule HL

    2663 mm

    Gesamthöhe der Säule HG

    14 - 23'' / 585 - 1160 mm

    Größe der angehobenen Reifen - Fahrzeuge

    bis 32'' / 1905 mm

    Größe der angehobenen Reifen - Agromaschinen

  • 5500 / 7500 kg

    Maximale Tragkraft der Einzelsäule

    95 s

    Maximale Hubzeit

    89 s

    Minimale Absenkzeit

    TN-S 3/N/PE 400/230V AC, 50 Hz

    Elektrisches System

    1,5 kW

    Motorleistung

    19 kW

    Maximaler Anschlusswert

    32A/C EN 60898-1 A

    Maximale vorgeschaltete Sicherung

    25 A/C | 32 A/C

    Vorgeschaltete Sicherung für maximale Tragkraft

    36 t | 45 t

    Maximale Tragkraft des Radgreifers bei voller Anzahl der Säulen

    1171 mm x 1376 mm x 2663 mm

    Aussenabmessungen der Säule (Breite x Länge x Höhe)

    510 kg

    Eigenmasse der Säule (Netto)

    1800 mm

    Maximaler Hub HC

    1918 mm

    Maximale Höhe der Schleifschuhe HO

    1100 mm

    Maximale Höhe des Hebens am Chassis HS

    23 mm

    Lichte Höhe des Fahrwerks der unbelasteten Säule HL

    2663 mm

    Gesamthöhe der Säule HG

    14 - 23'' / 585 - 1160 mm

    Grösse der angehobenen Reifen - Fahrzeuge

    bis 32'' / 1905 mm

    Grösse von angehobenen Reifen - Agromaschinen

  • 1,25 m

    Länge

    1,39 m

    Breite

    2,80 m

    Höhe

    535 kg

    Gewicht

    • Die Hebebühne-Säulen inklusive Zubehör sind im montierten Zustand. Jede Säule ist einzeln auf einer Europalette verpackt.

    • Eine fachgerechte Montage durch geschultes Servicepersonal ist unerlässlich. Eine fachgerechte Montage ist Voraussetzung der Garantiegültigkeit.

    • Hydraulikmedium: OHHM 32, 11 Liter

  • TN-S 3/N/PE 400/230V AC,

    50 Hz

    Elektrisches System

    20 A/C bis 32 A/C

    Vorschalt-Leitungsschutzschalter

    IP 54

    Schutzklasse

    flexibles Kabel H05VV-F

    Zuleitung

    - Technische Änderungen vorbehalten

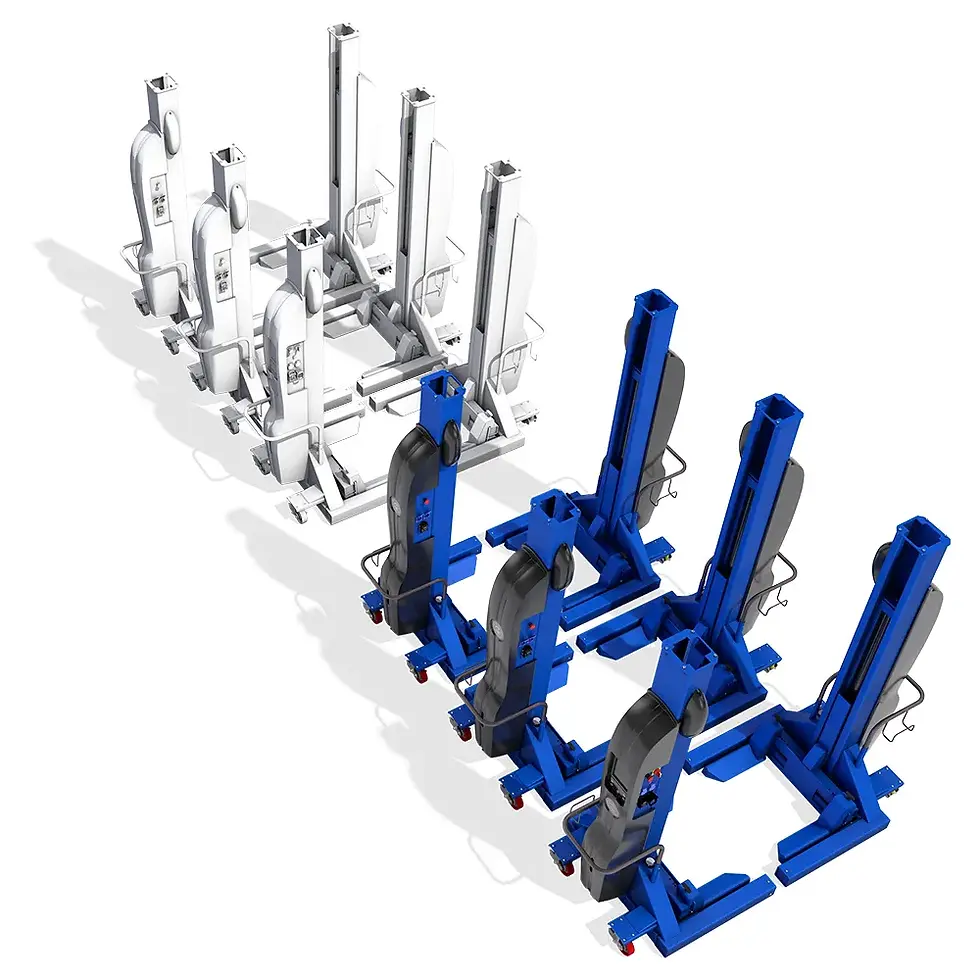

SET B

B1-B6 | INAKTIV

SET A

A1-A6 | AKTIV

So funktioniert das Modulsystem (Mobile Säulenhebebühnen)

Das Modulsystem der mobilen AMI-Säulenhebebühnen arbeitet nach dem Prinzip der elektronischen Synchronisation zwischen unabhängigen Säulen. Je nach Fahrzeugtyp (2-Achsen-Lkw, 3-Achsen-Bus, Straßenbahn) stellt der Bediener einfach eine Konfiguration von 4, 6, 8 bis zu 12 Säulen zusammen.



Die Säulen werden per Datenkabel miteinander verbunden, und das System erkennt ihre Anzahl automatisch. Eine der Säulen (oder alternativ die Fernsteuerung) fungiert als "Master" (Steuereinheit), von dem aus, die gesamte Konfiguration per Knopfdruck bedient werden kann. Das System überwacht kontinuierlich die Hubhöhe, und wenn eine Säule einen Höhenunterschied oder ein Hindernis erkennt, gleicht es diese sofort aus, oder stoppt aus Sicherheitsgründen die gesamte Konfiguration.

TANDEM-VERBINDUNG

  • Automatische Erkennung unabhängiger Sets

  • Varienten der Verbindung

    • Set mit 4 Säulen+ Set mit 4 Säulen

    • Set mit 4 Säulen + Set mit 4 Säulen + Set mit 4 Säulen

    • Set mit 4 Säulen + Set mit 6 Säulen

    • Set mit 6 Säulen + Set mit 6 Säulen

  • Effizienter Einsatz der Ausrüstung

  • Möglichkeit der Fernbedienung

AMI 5,5 | 7,5 TRUCK

KONFIGURATION DER SÄTZE


SET

4 SÄULEN | 6 SÄULEN | 8 SÄULEN


SET

10 SÄULEN | 12 SÄULEN

AMI 5,5 | 7,5 TRUCK

ZUSÄTZLICHES ZUBEHÖR

Ovládací panel - 391514-80-05.webp
6-TASTEN-BEDIENFELD

für SLAVE-Säulen

391514-80-05

Dálkové ovládání - 391514-80-09.webp
FERNBEDIENUNG

zur Feinregulierung geeignet

391514-80-09

Mobilní traverza 15t - 391222-00-00.webp
MOBILE TRAVERSE T15

Tragfähigkeit 15 Tonnen

391222-00-00

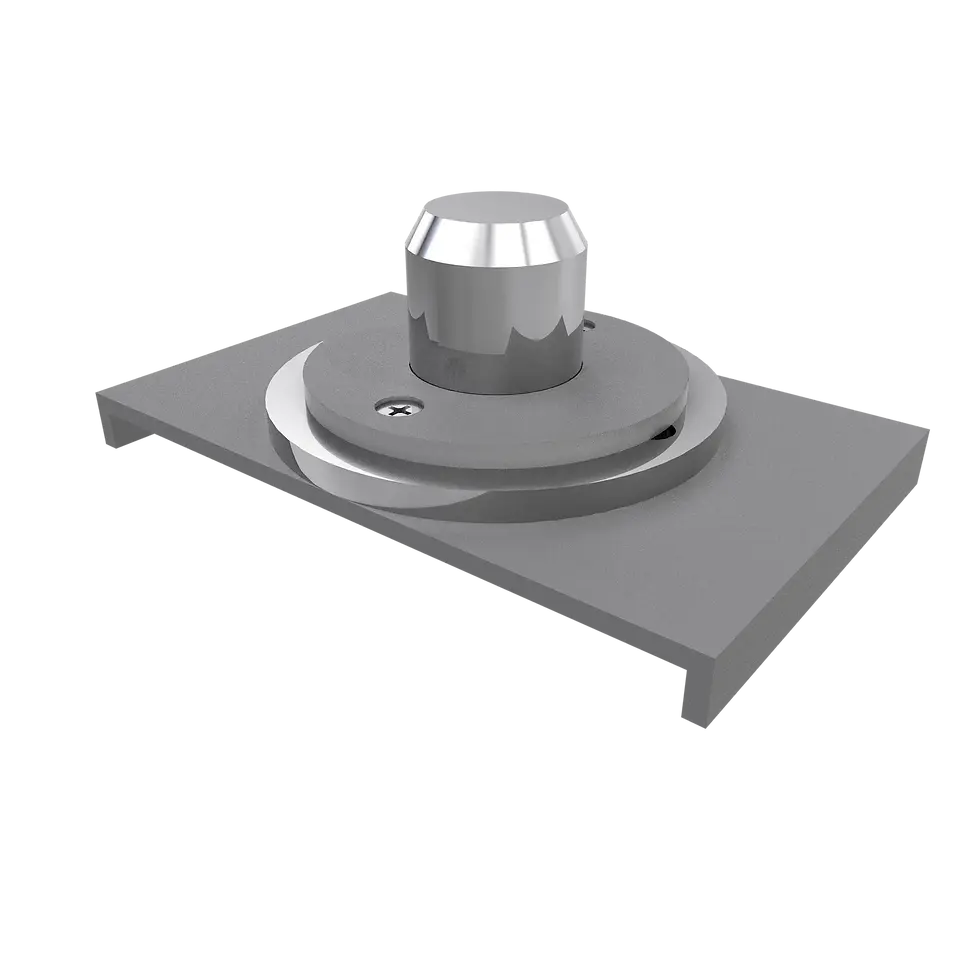

ADAPTER POSUVNÝ - AT 15 - 391225-00-00.webp
ADAPTER „SCHIEBEBOLZEN“

für mobile Traverse

391225-00-00

TRAM PODPĚRA OBD-135x75 - 130x120mm GPVOT - KO-463-15-00 - KO-463-11.webp
TRAM-VULKANISIERTE AUFNAHME „RECHTECKIG“

135x75 mm | 130x120 mm

KO-463-15-00
KO-463-11-00

Agro příslušenství - 391220-00-00.webp
AGRO-AUFFAHRTEN

...

391220-00-00

ELEKTRO BOX MASTER - EB3M - 391514-80-03.webp
ELEKTRO BOX "MASTER" - EB3M

2x230V

391514-80-03

ELEKTRO BOX SLAVE - EB3S - 391514-80-04.webp
ELEKTRO BOX "SLAVE" - EB3S

2x230V

391514-80-04

SONDERANFORDERUNG FÜR MOBILE-SÄULEN-HEBEBÜHNEN

...

000000-00-69

VERSCHIEDENE FARBIGE AUSFÜHRUNG CHZ GEMÄSS RAL-FARBKARTE

...

000000-00-19
