AMI 4,0 VARIANT
2-SÄULEN-ASYMMETRISCHE
Die vielseitige hydraulische 2-Säulen-Hebebühne AMI 4.0 Variant mit einer Tragkraft von 4.000 kg erweitert die Möglichkeiten Ihrer Fahrzeugwartung.
Verwendung:
PKW | Nutzfahrzeuge
Maximale Tragkraft:
4000 kg
Maximale Durchfahrtshöhe:
3520 mm | 3850 mm | 4050 mm | 4250mm | 4500 mm
Durchfahrtsbreite:
2220 mm
Maximale Hubhöhe:
1840 mm - 1870 mm
Unterschwenkhöhe:
90 mm - 120 mm
Motorleistung:
3,0 kW
BESCHREIBUNG
Die vielseitige hydraulische 2-Säulen-Hebebühne AMI 4.0 Variant mit einer Tragkraft von 4.000 kg erweitert die Möglichkeiten Ihrer Fahrzeugwartung. Sie ist für ein breites Fahrzeugspektrum ausgelegt – von kleinen Stadtfahrzeugen bis hin zu schwereren SUVs und Standardtransportern. Die Bedienung erfolgt über den klassischen und beliebten Mechanik-Hebel. Das asymmetrische Design, die variablen Tragarme und die flachen Tragteller ermöglichen das sichere Anheben von Fahrzeugen mit geringer Bodenfreiheit.
Dieses Modell bietet ein ideales Preis-Leistungs-Verhältnis für Werkstätten mit einem vielfältigen Kundenstamm. Die solide Stahlsäulenkonstruktion und die hochwertigen Hydraulikzylinder gewährleisten maximale Standfestigkeit und ruhigen Hub auch bei Volllast. Verlassen Sie sich auf tschechische Qualität, die sowohl Zeit als auch Wartungskosten spart.
HAUPTMERKMALE
-
Tragkraft 4000 kg
-
Hebelsteuerung
-
Asymmetrische Konstruktion
-
Ökonomisch vorteilhafter Hydraulikantrieb
-
Doppelt wirkende Absicherung gegen Dacheindrückung
-
Verschiedene Höhenvarianten 3670 mm | 4000 mm |
4200 mm | 4400 mm | 4650 mm -
Aufnahme-Erhöhungen 50 mm | 100 mm
-
Ergonomische Abdeckung
-
Armarretierung (SLS - safety locking system)
-
Einfache Bedienung
-
Premiumprodukt „Made in Tschechien“
-
Entspricht den Anforderungen der Norm
ČSN EN 1493:2023 (EN 1493:2022)
AMI 4,0 VARIANT
TECHNISCHE SPEZIFIKATION
4000 kg
Maximale Tragkraft
32 s
Maximale Hubzeit
27 s
Minimale Absenkzeit
TN-S 3/N/PE 400/230V AC,
50 Hz
Elektrisches System
3,0 kW
Motor
1840 mm - 1870 mm
Maximale Hubhöhe HO
90 mm - 120 mm
Unterschwenkhöhe HU
570 mm - 890 mm
Auszug des kurzen Armes LK
930 mm - 1480 mm
Auszug des langen Armes LL
3520 mm | 3850 mm | 4050 mm | 4250 mm | 4500 mm
Maximale Durchfahrtshöhe HL
3670 mm | 4000 mm | 4200 mm | 4400 mm | 4650 mm
Gesamthöhe HG
2565 mm
Säulenabstand BL
2220 mm
Durchfahrtsbreite BH
3135 mm
Gesamtbreite BG
590 mm - 1400 mm
Auslegung des 2-Gelenk-Armes LDJ
726 mm - 1447 mm
Auslegung des 3-teiligen Armes L3D
758 mm - 1447 mm
Auslegung des 3-teiligen Armes L3DLp
845 mm - 1265 mm
Auslegung des Armes lang abgesenkt LLLp
615 mm - 900 mm
Auslegung des Armes kurz abgesenkt LKLp
3,67 m
Länge
3,72 m
Länge
1,12 m
Breite
0,51 m
Höhe
605 kg (Hebebühne ohne Ansätze)
Gewicht
4,00 m
Höhe der Hebebühne
4,05 m
Länge
1,12 m
Breite
0,51 m
Höhe
655 kg
Hmotnost
4,20 m
Höhe der Hebebühne
4,25 m
Länge
1,12 m
Breite
0,51 m
Höhe
665 kg
Gewicht
4,40 m
Höhe der Hebebühne
4,45 m
Länge
1,12 m
Breite
0,51 m
Höhe
675 kg
Gewicht
4,65 m
Höhe der Hebebühne
4,70 m
Länge
1,12 m
Breite
0,51 m
Höhe
690 kg
Gewicht
-
Die Hebebühne ist teilweise abgebaut, verpackt im Transportrahmen samt Zubehör.
-
Eine fachgerechte Montage durch geschultes Servicepersonal ist unerlässlich. Eine fachgerechte Montage ist Voraussetzung der Garantiegültigkeit.
-
Für die Montage muss der Freiraum um 100 mm höher sein als die Gesamthöhe der Hebebühne.
-
Hydraulikmedium: OHHM 32, 8 Liter
-
C20/25
Betonqualität
135 mm
Mindeststärke des Betonbodens
100 mm
Effektive Verankerungstiefe
M16x140 mm
Ankerabmessungen (Durchmesser x Länge)
TN-S 3/N/PE 400/230V AC,
50 Hz
Elektrisches System
16/3/C
Vorschalt-Leitungsschutzschalter
IP 54
Schutzklasse
flexibles Kabel H05VV-F
Zuleitung
Schlauch 12/10, 12/9 (Schnellkupplung DN 7,2) Druck 0,6 ÷ 0,8 MPa
Luftanschluss (Zusätzliches Zubehör)
CAT 6-Kabel – RJ45-Stecker
Datenanschluss (Zusätzliches Zubehör)
- technische Änderungen sind vorbehalten
AMI 4,0 VARIANT
MODELLKONFIGURATIONEN
SYMMETRISCHE AUSLEGUNG = 4 x 2-Gelenk-Arm
(590 mm - 1400 mm)
(vorne und hinten gleich)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm kurz
(570 mm - 890 mm)
HINTEN = 2 x 2-Gelenk-Arm
(590 mm – 1400 mm)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)
HINTEN = 2 x 2-Gelenk-Arm
(590 mm - 1400 mm)
VORNE IN EINFAHRTSRICHTUNG = 2 x 3-teiliger Tragarm
(726 mm- 1447 mm)
HINTEN = 2 x 2-Gelenk-Arm
(590 mm - 1400 mm)
SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm abgesenkt kurz
(615 mm - 900 mm)
(vorne und hinten gleich)
SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)
(vorne und hinten gleich)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm abgesenkt kurz
(615 mm - 900 mm)
HINTEN = 2 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)
HINTEN = 2 x 3-teiliger Arm
(726 mm - 1447 mm)
VORNE IN EINFAHRTSRICHTUNG = 2 x 3-teiliger Arm
(726 mm - 1447 mm)
HINTEN = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)
SYMMETRISCHE AUSLEGUNG = 4 x 3-teiliger Arm
(726 mm - 1447 mm)
(vorne und hinten gleich)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm kurz
(570 mm - 890 mm)
HINTEN = 2 x 3-teiliger Arm
(726 mm - 1447 mm)
SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm lang
(930 mm - 1480 mm)
(vorne und hinten gleich)
SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm kurz
(570 mm - 890 mm)
(vorne und hinten gleich)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm kurz
(570 mm - 890 mm)
HINTEN = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm abgesenkt kurz
(615 mm - 900 mm)
HINTEN = 2 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
SYMMETRISCHE AUSLEGUNG = 4 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
(vorne und hinten gleich)
VORNE IN EINFAHRTSRICHTUNG = 2 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
HINTEN = 2 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)
VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)
HINTEN = 2 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
AMI 4,0 VARIANT
VERGLEICH 2-SÄULEN-HEBEBÜHNEN
AMI 4,0 VARIANT
Maximale Durchfahrtshöhe:
3520 mm - 4500 mm
10 Jahre Garantie:
JA
Kontrollmethode:
Hebelsteuerung
Durchfahrtsbreite:
2220 mm
Verwendung:
PKW | Nutzfahrzeuge
Maximale Tragkraf:
4 000 kg
Unterschwenkhöhe der Arme:
90 mm - 120 mm
Weitere Informationen:
Maximale Hubhöhe:
1840 mm - 1870 mm
JA
3520 mm
Hebelsteuerung
2220 mm
1840 mm - 1870 mm
PKW | Nutzfahrzeuge
3 600 kg
90 mm - 120 mm
AMI 3,6 CLASSIC
JA
3920 mm - 4650 mm
Hebelsteuerung
2505 mm
2010 mm - 2040 mm
PKW | Nutzfahrzeuge
4 000 kg
90 mm - 120 mm
AMI 4,0 PREMIUM
JA
3920 mm - 4900 mm
Hebelsteuerung
2540 mm
2010 mm - 2040 mm
PKW | Nutzfahrzeuge
4 500 kg
90 mm - 120 mm
AMI 4,5 EVO
JA
3855 mm - 5255 mm
Hebelsteuerung
2765 mm
1970 mm - 2000 mm
PKW | Nutzfahrzeuge
5 500 kg
128 mm - 158 mm
AMI 5,5 VAN
JA
4210 mm - 5360 mm
Beidseitige Drucktastensteuerung
2800 mm
2145 mm - 2175 mm
Nutzfahrzeuge | LKW
6 500 kg
145 mm - 175 mm
AMI 6,5 BUS
AMI 4,0 VARIANT
ZUSÄTZLICHES ZUBEHÖR
2-TEILIGER LANGER ARM
NIEDRIGES PROFIL (Unterschwenkhöhe: Hu=80 mm; Auslegung: L=845-1265 mm)
030212-00-00
2-TEILIGER ARM KURZ
NIEDRIGES PROFIL (Unterschwenkhöhe: Hu=80 mm; Auslegung: L=615-900 mm)
030217-00-00
2-TEILIGER ARM LANG
(Unterschwenkhöhe: Hu=90 mm; Auslegung: L=930-1480 mm)
092212-00-00
2-TEILIGER ARM KURZ
(Unterschwenkhöhe: Hu=90 mm; Auslegung: L=570-890 mm)
092217-00-00
3-TEILIGER TRAGARM
NIEDRIGES PROFIL (Unterschwenkhöhe: Hu=82 mm; Auslegung: L=758-1447 mm)
492208-00-00
3-TEILIGER TRAGARM
(Unterschwenkhöhe: Hu=90 mm; Auslegung: L=726-1447 mm)
092208-00-00
2-GELENK-ARME 4,0
SATZ (Unterschwenkhöhe: Hu=90 mm; Auslegung: L=590-1400 mm)
492220-00-0S

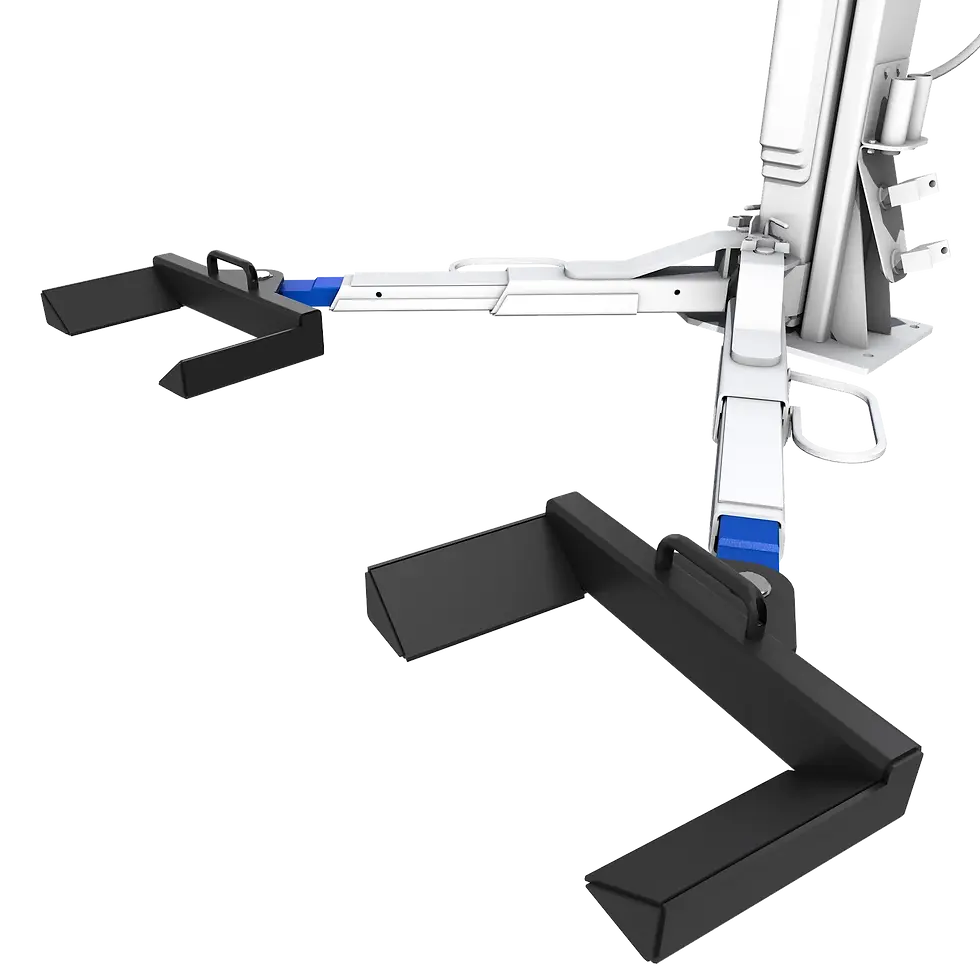

3TA-AUFNAHMEGABELN
(Räder: 14”-21"; Tragfähigkeit: max. 3600 kg / Hebebühne)
492850-00-00
ARRETIERUNGSSATZ ARME "AS"
KOMPLETT
492100-00-00
VULKANISIERTE AUFNAHME "RUND"
FÜR ARME MIT NIEDRIGEM PROFIL SATZ (Durchm. 118 mm)
030294-00-0S
VULKANISIERTE AUFNAHME "RUND"
SATZ (Durchm. 118 mm)
092294-00-0S
VULKANISIERTE AUFNAHME "RECHTECK"
SATZ (148x80 mm)
092295-00-0S
VULKANISIERTE AUFNAHME "RECHTECK"
SATZ (120x70 mm)
092296-00-0S
ADAPTER "BOLZEN"
KOMPLETT
398294-03-00
ADAPTER "V"
KOMPLETT
397299-00-00
ADAPTER "U I"
KOMPLETT
498297-00-00
ADAPTER "U II"
KOMPLETT
498298-00-00
ADAPTER "RUND"
KOMPLETT
398296-00-00
AUFNAHMEERHÖHUNGEN
50 mm | 100 mm | 150 mm | 250 mm
80301 | 80302
80303 | 80304
ADAPTER- UND ERHÖHUNGSHALTER
SATZ
092093-30-0S

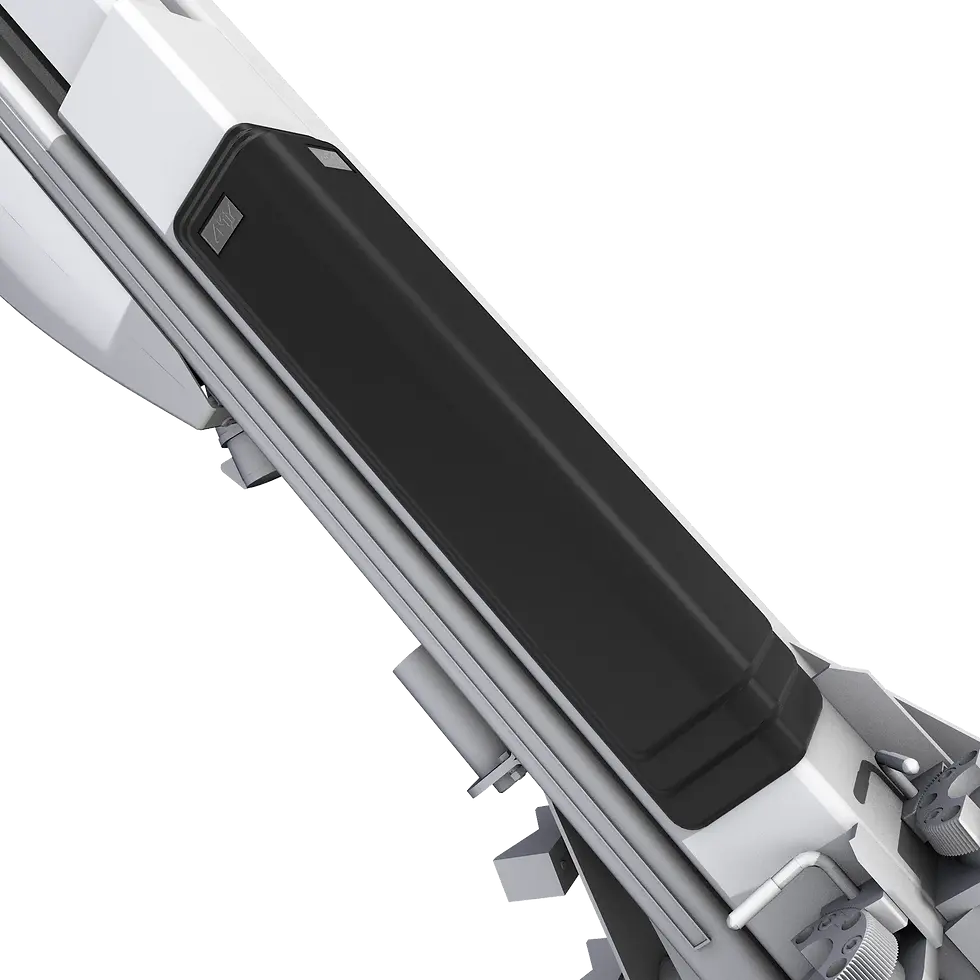

TÜRKANTENSCHUTZ AUF HUBSCHLITTEN "PUR3"
SATZ
092880-00-00
TÜRKANTENSCHUTZ AUF HUBSCHLITTEN "PUR6"
SATZ
092870-00-00
VERGRÖSSERTE GRUNDPLATTE BEI GERINGER FUNDAMENTSTÄRKE
...
000000-00-52
BEHANDLUNG MIT KORROSIONSSCHUTZ-LACKIERUNG
...
000000-00-58
ELEKTRO BOX – EB1
"MASTER" | "SLAVE"
2x230V
092094-00-00
092094-00-0S
ELEKTRO BOX – EB1-4
"MASTER" | "SLAVE"
4x230V
092094-02-00
092094-02-0S
ELEKTRO BOX – EB2
"MASTER" | "SLAVE"
2x230V, LUFT-SCHNELLKUPPLUNG
092095-00-00
092095-00-0S
ELEKTRO BOX – EB3
"MASTER" | "SLAVE"
2x230V, LUFT-SCHNELLKUPPLUNG, 2xDATENANSCHLUSS
092096-00-00
092096-00-0S
INTEGRIERTE STROMVERSORGUNG FÜR LADESTATIONEN
...
092093-00-00
INTEGRIERTE BEFESTIGUNG UND STROMVERSORGUNG DER AKKU-LADESTATION
...
000000-00-53
LED-BELEUCHTUNG ADHZ – EB4
2 m
092098-00-00
LUFTAUFROLLER
"MASTER" | "SLAVE"
15 m
092092-00-0M
092092-00-0S
ELEKTROAUFROLLER
"MASTER" | "SLAVE"
12 m; Wärmesicherung
092091-00-0M
092091-00-0S
ATYPISCHE ANFRAGE
HÖHE | BREITE
000000-00-54
VARIABILITÄT DER HEBEBÜHNENBREITE
2565 mm – 3400 mm
000000-00-35
VARIABILITÄT DER HEBEBÜHNENHÖHE
3800 mm – 4650 mm
000000-00-36
VERSCHIEDENE FARBIGE AUSFÜHRUNG DHZ GEMÄSS RAL-FARBKARTE
...
000000-00-17
