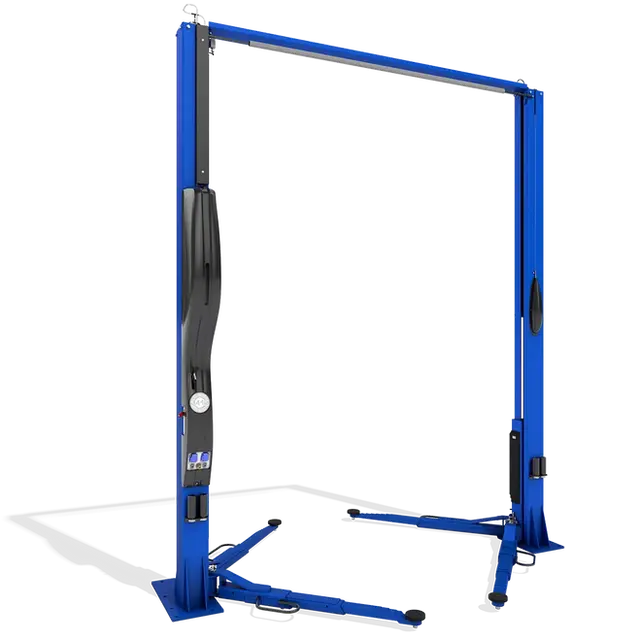

AMI 4,0 PREMIUM
2-SÄULEN-ASYMMETRISCHE

Das Modell AMI 4.0 Premium ist die erste Wahl für Mechaniker, die maximalen Komfort und Ergonomie bei der Arbeit fordern. Mit asymmetrischem Design, 4.000 kg Tragkraft und Hebelbedienung teilt es die Robustheit der Variant-Serie, bietet jedoch eine erweiterte maximale Hubhöhe (2.040 mm) und eine größere Gesamthöhe (bis zu 4.800 mm).
Verwendung:
PKW | Nutzfahrzeuge
Maximale Tragkraft:
4000 kg
Maximale Durchfahrtshöhe:
3920 mm | 4250 mm | 4450 mm | 4650 mm
Durchfahrtsbreite:
2505 mm
Maximale Hubhöhe:
2010 mm - 2040 mm
Unterschwenkhöhe:
90 mm - 120 mm
Motorleistung:
3,0 kW
BESCHREIBUNG
Das Modell AMI 4.0 Premium ist die erste Wahl für Mechaniker, die maximalen Komfort und Ergonomie bei der Arbeit fordern. Mit asymmetrischem Design, 4.000 kg Tragkraft und Hebelbedienung teilt es die Robustheit der Variant-Serie, bietet jedoch eine erweiterte maximale Hubhöhe (2.040 mm) und eine größere Gesamthöhe (bis zu 4.800 mm). Das bedeutet, dass auch großgewachsene Mechaniker aufrecht und ohne Einschränkungen unter dem Fahrzeug arbeiten können – – dies reduziert deutlich eine langfristige, körperliche Ermüdung und steigert die Arbeitseffizienz.
Die größere Einfahrbreite und die variable Höhe machen dieses Modell zur perfekten Lösung für die Wartung moderner, größerer SUVs. Hochwertige Verarbeitung, Sicherheitsausstattung, 10-Jahres-Garantie und das Fehlen einer störenden Bodenplatte machen die AMI 4.0 Premium zur Spitzenklasse-Ausrüstung, die auch den höchsten Anforderungen eines Servicebetriebe gerecht wird.
HAUPTMERKMALE
-
Tragkraft 4000 kg
-
Hebelsteuerung
-
Asymmetrische Konstruktion
-
Ökonomisch vorteilhafter Hydraulikantrieb
-
Doppelt wirkende Absicherung gegen Dacheindrückung
-
Verschiedene Höhenvarianten 4100 mm | 4400 mm |
4600 mm | 4800 mm -
Maximale Hubhöhe 2040 mm
-
Aufnahme-Erhöhungen 50 mm | 100 mm
-
Ergonomische Abdeckung
-
Armarretierung (SLS - safety locking system)
-
Einfache Bedienung
-
Premiumprodukt „Made in Tschechien“
-
Entspricht den Anforderungen der Norm
ČSN EN 1493:2023 (EN 1493:2022)
AMI 4,0 PREMIUM
TECHNISCHE SPEZIFIKATION
4000 kg
Maximale Tragkraft
33 s
Maximale Hubzeit
30 s
Minimale Absenkzeit
TN-S 3/N/PE 400/230V AC, 50 Hz
Elektrisches System
3,0 kW
Motor
2010 mm - 2040 mm
Maximale Hubhöhe HO
90 mm - 120 mm
Unterschwenkhöhe HU
726 mm - 1447 mm
Auslegung des 3-teiligen Armes L3D
930 mm - 1480 mm
Auszug des langen Armes LL
3920 mm | 4250 mm | 4450 mm | 4650 mm
Maximale Durchfahrtshöhe HL
4100 mm | 4400 mm | 4600 mm | 4800 mm
Gesamthöhe HG
2850 mm
Säulenabstand BL
2505 mm
Durchfahrtsbreite BH
3420 mm
Gesamtbreite BG
590 mm - 1400 mm
Auslegung des 2-Gelenk-Armes LDJ
570 mm - 890 mm
Auslegung des kurzen Armes LK
758 mm - 1447 mm
Auslegung des 3-teiligen Armes L3DLp
845 mm - 1265 mm
Auslegung des Armes lang abgesenkt LLLp
615 mm - 900 mm
Auslegung des Armes kurz abgesenkt LKLp
4,10 m
Hebebühnenhöhe
4,15 m
Länge
1,12 m
Breite
0,51 m
Höhe
705 kg (Hebebühne ohne Ansätze)
Gewicht
4,40 m
Höhe der Hebebühne
4,45 m
Länge
1,12 m
Breite
0,51 m
Höhe
720 kg
Gewicht
4,60 m
Höhe der Hebebühne
4,65 m
Länge
1,12 m
Breite
0,51 m
Höhe
730 kg
Gewicht
4,80 m
Höhe der Hebebühne
4,85 m
Länge
1,12 m
Breite
0,51 m
Höhe
740 kg
Gewicht
-
Die Hebebühne ist teilweise abgebaut, verpackt im Transportrahmen samt Zubehör.
-
Eine fachgerechte Montage durch geschultes Servicepersonal ist unerlässlich. Eine fachgerechte Montage ist Voraussetzung der Garantiegültigkeit.
-
Für die Montage muss der Freiraum um 100 mm höher sein als die Gesamthöhe der Hebebühne.
-
Hydraulikmedium: OHHM 32, 8 Liter
-
C20/25
Betonqualität
135 mm
Mindeststärke des Betonbodens
100 mm
Effektive Verankerungstiefe
M16x140 mm
Ankerabmessungen (Durchmesser x Länge)
TN-S 3/N/PE 400/230V AC,
50 Hz
Elektrisches System
16/3/C
Vorschalt-Leitungsschutzschalter
IP 54
Schutzklasse
flexibles Kabel H05VV-F
Zuleitung
Schlauch 12/10, 12/9 (Schnellkupplung DN 7,2) Druck 0,6 ÷ 0,8 MPa
Luftanschluss (Zusätzliches Zubehör)
CAT 6-Kabel – RJ45-Stecker
Datenanschluss (Zusätzliches Zubehör)
- technische Änderungen sind vorbehalten
AMI 4,0 PREMIUM
MODELLKONFIGURATIONEN


SYMMETRISCHE AUSLEGUNG = 4 x 2-Gelenk-Arm
(590 mm - 1400 mm)
(vorne und hinten gleich)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm kurz
(570 mm - 890 mm)
HINTEN = 2 x 2-Gelenk-Arm
(590 mm – 1400 mm)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)
HINTEN = 2 x 2-Gelenk-Arm
(590 mm - 1400 mm)


VORNE IN EINFAHRTSRICHTUNG = 2 x 3-teiliger Tragarm
(726 mm- 1447 mm)
HINTEN = 2 x 2-Gelenk-Arm
(590 mm - 1400 mm)


SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm abgesenkt kurz
(615 mm - 900 mm)
(vorne und hinten gleich)


SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)
(vorne und hinten gleich)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm abgesenkt kurz
(615 mm - 900 mm)
HINTEN = 2 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)
HINTEN = 2 x 3-teiliger Arm
(726 mm - 1447 mm)


VORNE IN EINFAHRTSRICHTUNG = 2 x 3-teiliger Arm
(726 mm - 1447 mm)
HINTEN = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)


SYMMETRISCHE AUSLEGUNG = 4 x 3-teiliger Arm
(726 mm - 1447 mm)
(vorne und hinten gleich)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm kurz
(570 mm - 890 mm)
HINTEN = 2 x 3-teiliger Arm
(726 mm - 1447 mm)


SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm lang
(930 mm - 1480 mm)
(vorne und hinten gleich)


SYMMETRISCHE AUSLEGUNG = 4 x 2-teiliger Arm kurz
(570 mm - 890 mm)
(vorne und hinten gleich)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm kurz
(570 mm - 890 mm)
HINTEN = 2 x 2-teiliger Arm lang
(930 mm - 1480 mm)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm abgesenkt kurz
(615 mm - 900 mm)
HINTEN = 2 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)


SYMMETRISCHE AUSLEGUNG = 4 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
(vorne und hinten gleich)


VORNE IN EINFAHRTSRICHTUNG = 2 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
HINTEN = 2 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)


VORNE IN EINFAHRTSRICHTUNG = 2 x 2-teiliger Arm abgesenkt lang
(845 mm - 1265 mm)
HINTEN = 2 x 3-teiliger Arm abgesenkt
(758 mm - 1447 mm)
AMI 4,0 PREMIUM
VERGLEICH 2-SÄULEN-HEBEBÜHNEN
AMI 4,0 PREMIUM

Maximale Durchfahrtshöhe:
3920 - 4650 mm
10 Jahre Garantie:
JA
Kontrollmethode:
Hebelsteuerung
Durchfahrtsbreite:
2505 mm
Verwendung:
PKW | Nutzfahrzeuge
Maximale Tragkraf:
4 000 kg
Unterschwenkhöhe der Arme:
90 mm - 120 mm
Weitere Informationen:
Maximale Hubhöhe:
2010 mm - 2040 mm
JA
3520 mm

Hebelsteuerung
2220 mm
1840 mm - 1870 mm
PKW | Nutzfahrzeuge
3 600 kg
90 mm - 120 mm
AMI 3,6 CLASSIC
JA
3520 mm - 4500 mm

Hebelsteuerung
2220 mm
1840 mm - 1870 mm
PKW | Nutzfahrzeuge
4 000 kg
90 mm - 120 mm
AMI 4,0 VARIANT
JA
3920 mm - 4900 mm

Hebelsteuerung
2540 mm
2010 mm - 2040 mm
PKW | Nutzfahrzeuge
4 500 kg
90 mm - 120 mm
AMI 4,5 EVO
JA
3855 mm - 5255 mm

Hebelsteuerung
2765 mm
1970 mm - 2000 mm
PKW | Nutzfahrzeuge
5 500 kg
128 mm - 158 mm
AMI 5,5 VAN
JA
4210 mm - 5360 mm

Beidseitige Drucktastensteuerung
2800 mm
2145 mm - 2175 mm
Nutzfahrzeuge | LKW
6 500 kg
145 mm - 175 mm
AMI 6,5 BUS
AMI 4,0 PREMIUM
ZUSÄTZLICHES ZUBEHÖR

2-TEILIGER LANGER ARM
NIEDRIGES PROFIL (Unterschwenkhöhe: Hu=80 mm; Auslegung: L=845-1265 mm)
030212-00-00

2-TEILIGER ARM KURZ
NIEDRIGES PROFIL (Unterschwenkhöhe: Hu=80 mm; Auslegung: L=615-900 mm)
030217-00-00

2-TEILIGER ARM LANG
(Unterschwenkhöhe: Hu=90 mm; Auslegung: L=930-1480 mm)
092212-00-00

2-TEILIGER ARM KURZ
(Unterschwenkhöhe: Hu=90 mm; Auslegung: L=570-890 mm)
092217-00-00

3-TEILIGER TRAGARM
NIEDRIGES PROFIL (Unterschwenkhöhe: Hu=82 mm; Auslegung: L=758-1447 mm)
492208-00-00

3-TEILIGER TRAGARM
(Unterschwenkhöhe: Hu=90 mm; Auslegung: L=726-1447 mm)
092208-00-00

2-GELENK-ARME 4,0
SATZ (Unterschwenkhöhe: Hu=90 mm; Auslegung: L=590-1400 mm)
492220-00-0S

3TA-AUFNAHMEGABELN
(Räder: 14”-21"; Tragfähigkeit: max. 3600 kg / Hebebühne)
492850-00-00

ARRETIERUNGSSATZ ARME "AS"
KOMPLETT
492100-00-00

VULKANISIERTE AUFNAHME "RUND"
FÜR ARME MIT NIEDRIGEM PROFIL SATZ (Durchm. 118 mm)
030294-00-0S

VULKANISIERTE AUFNAHME "RUND"
SATZ (Durchm. 118 mm)
092294-00-0S

VULKANISIERTE AUFNAHME "RECHTECK"
SATZ (148x80 mm)
092295-00-0S

VULKANISIERTE AUFNAHME "RECHTECK"
SATZ (120x70 mm)
092296-00-0S

ADAPTER "BOLZEN"
KOMPLETT
398294-03-00

ADAPTER "V"
KOMPLETT
397299-00-00

ADAPTER "U I"
KOMPLETT
498297-00-00

ADAPTER "U II"
KOMPLETT
498298-00-00

ADAPTER "RUND"
KOMPLETT
398296-00-00

AUFNAHMEERHÖHUNGEN
50 mm | 100 mm | 150 mm | 250 mm
80301 | 80302
80303 | 80304

ADAPTER- UND ERHÖHUNGSHALTER
SATZ
092093-30-0S

TÜRKANTENSCHUTZ AUF HUBSCHLITTEN "PUR3"
SATZ
092880-00-00

TÜRKANTENSCHUTZ AUF HUBSCHLITTEN "PUR6"
SATZ
092870-00-00

VERGRÖSSERTE GRUNDPLATTE BEI GERINGER FUNDAMENTSTÄRKE
...
000000-00-52

BEHANDLUNG MIT KORROSIONSSCHUTZ-LACKIERUNG
...
000000-00-58

ELEKTRO BOX – EB1
"MASTER" | "SLAVE"
2x230V
092094-00-00
092094-00-0S

ELEKTRO BOX – EB1-4
"MASTER" | "SLAVE"
4x230V
092094-02-00
092094-02-0S

ELEKTRO BOX – EB2
"MASTER" | "SLAVE"
2x230V, LUFT-SCHNELLKUPPLUNG
092095-00-00
092095-00-0S

ELEKTRO BOX – EB3
"MASTER" | "SLAVE"
2x230V, LUFT-SCHNELLKUPPLUNG, 2xDATENANSCHLUSS
092096-00-00
092096-00-0S

INTEGRIERTE STROMVERSORGUNG FÜR LADESTATIONEN
...
092093-00-00

INTEGRIERTE BEFESTIGUNG UND STROMVERSORGUNG DER AKKU-LADESTATION
...
000000-00-53

LED-BELEUCHTUNG ADHZ – EB4
2 m
092098-00-00

LUFTAUFROLLER
"MASTER" | "SLAVE"
15 m
092092-00-0M
092092-00-0S

ELEKTROAUFROLLER
"MASTER" | "SLAVE"
12 m; Wärmesicherung
092091-00-0M
092091-00-0S

ATYPISCHE ANFRAGE
HÖHE | BREITE
000000-00-54

VARIABILITÄT DER HEBEBÜHNENBREITE
2565 mm – 3400 mm
000000-00-35

VARIABILITÄT DER HEBEBÜHNENHÖHE
3800 mm – 4650 mm
000000-00-36

VERSCHIEDENE FARBIGE AUSFÜHRUNG DHZ GEMÄSS RAL-FARBKARTE
...
000000-00-17
