AMI 5,5 VAN

Hydraulische 2-Säulen-Hebebühne

Tragkraft 5500 kg
Hebelsteuerung
Symmetrische Konstruktion
Ökonomisch vorteilhafter Hydraulikantrieb
Doppelt wirkende Absicherung gegen Dacheindrückung
Verschiedene Höhenvarianten
4000 mm | 4300 mm | 4600 mm | 4900 mm | 5200 mm | 5400 mm
Satz der Ansätzen 50 mm | 100 mm
Ergonomische Abdeckung
Armarretierung (SLS - self locking system)
Einfache Bedienung
Tschechisches Produkt
Entspricht den Anforderungen der Norm ČSN EN 1493:2023

AMI 5,5 VAN

TECHNISCHE SPEZIFIKATION

5500 kg
Maximale Tragkraft
48 s
Maximale Hubzeit
26 s
Minimale Absenkzeit
TN-S 3/N/PE 400/230V AC, 50 Hz
Elektrisches System
3,0 kW
Motor
1970 mm - 2000 mm
Maximale Armhöhe HO
128 mm - 158 mm
Minimale Armhöhe HU
700 mm - 1420 mm
Auslegung des 3-teiligen Arms L3D
700 mm - 1420 mm
Maximale Durchfahrtshöhe HL
4000 mm | 4300 mm | 4600 mm | 4900 mm | 5200 mm | 5400 mm
Gesamthöhe HG
3000 mm
Säulenweite BL
2765 mm
Durchfahrtsbreite BH
3600 mm
Gesamtbreite BG
525 mm - 1920 mm

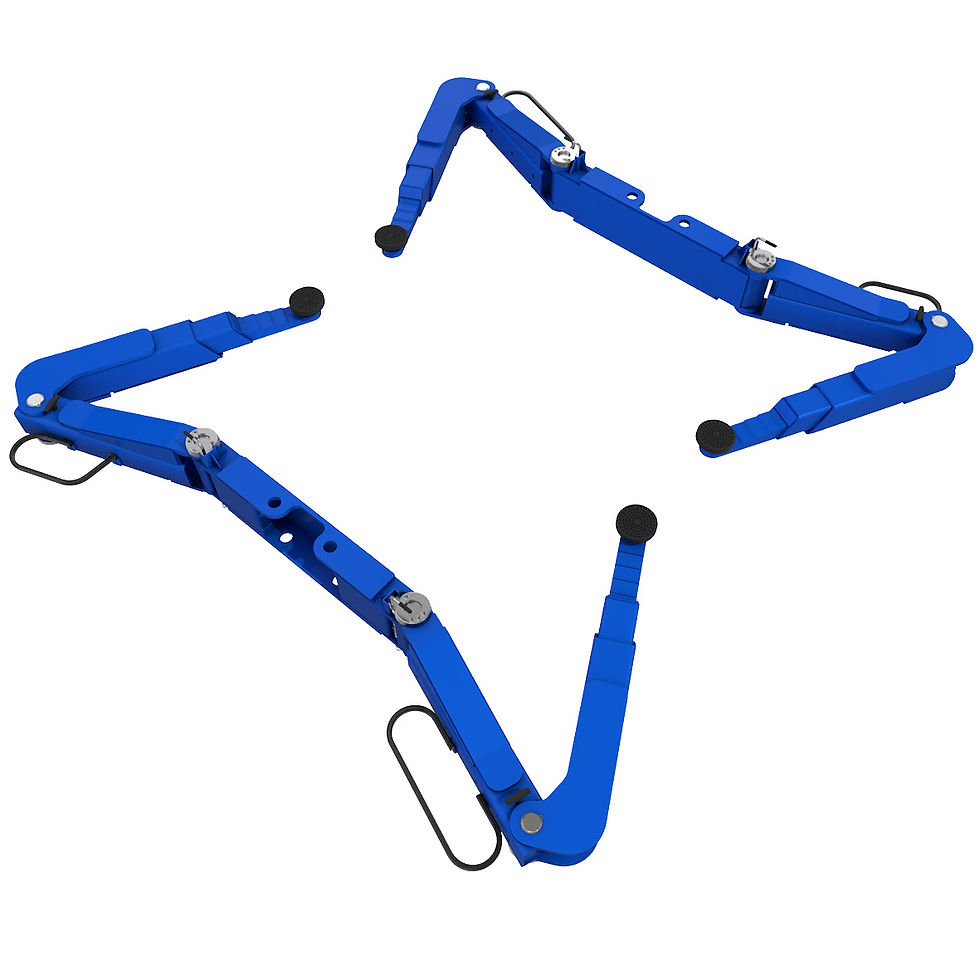

Auslegung des 2-Gelenk-Arms LDJ
900 mm - 2010 mm
Auslegung des 3-teiligen Arms crafter. L3DCR
4,00 m
Hebebühne mit Höhe
4,30 m
Länge
1,12 m
Breite
0,51 m
Höhe
870 kg
Gewicht
4,30 m
Hebebühne mit Höhe
4,60 m
Länge
1,12 m
Breite
0,51 m
Höhe
895 kg
Gewicht
4,60 m
Hebebühne mit Höhe
4,90 m
Länge
1,12 m
Breite
0,51 m
Höhe
915 kg
Gewicht
4,90 m
Hebebühne mit Höhe
5,20 m
Länge
1,12 m
Breite
0,51 m
Höhe
940 kg
Gewicht
5,20 m
Hebebühne mit Höhe
5,50 m
Länge
1,12 m
Breite
0,51 m
Höhe
960 kg
Gewicht
5,40 m
Hebebühne mit Höhe
5,70 m
Länge
1,12 m
Breite
0,51 m
Höhe
980 kg
Gewicht
Die Hebebühne ist teilweise abgebaut, verpackt im Transportrahmen samt Zubehör.

Eine fachgerechte Montage durch geschultes Servicepersonal ist unerlässlich. Eine fachgerechte Montage ist Voraussetzung der Garantiegültigkeit.

Für die Montage muss der Freiraum um 100 mm höher sein als die Gesamthöhe der Hebebühne.

Hydraulikmedium: OHHM 32, 8 Liter
C20/25
Betonqualität
300 mm
Mindeststärke des Betonbodens
250 mm
Effektive Verankerungstiefe
M20x290 mm
Ankerabmessungen (Durchmesser x Länge)
TN-S 3/N/PE 400/230V AC,

50 Hz
Elektrisches System
20/3/B
Vorschalt-Leitungsschutzschalter
IP 54
Schutzklasse
flexibles Kabel H05VV-F
Zuleitung
- technische Änderungen sind vorbehalten
