AMI 4,0 PREMIUM
Hydraulický 2-sloupový zvedák
-
Nosnost 4000 kg
-
Pákové ovládání
-
Asymetrická konstrukce
-
Ekonomicky výhodný hydraulický pohon
-
Dvojčinné zajištění proti promáčknutí střechy
-
Různé varianty výšek
4100 mm | 4400 mm | 4600 mm | 4800 mm -
Maximální výška ramene 2040 mm
-
Sada nástavců 50 mm | 100 mm
-
Ergonomický kryt
-
Aretace ramen (SLS - safety locking system)
-
Snadná obsluha
-
Český výrobek
-
Odpovídá požadavkům normy ČSN EN 1493:2023
AMI 4,0 PREMIUM
TECHNICKÁ SPECIFIKACE
4000 kg
Maximální nosnost
33 s
Maximální doba zvedání
30 s
Minimální doba spouštění
TN-S 3/N/PE 400/230V AC, 50 Hz
Elektrická soustava
3,0 kW
Motor
2010 mm - 2040 mm
Maximální výška ramene HO

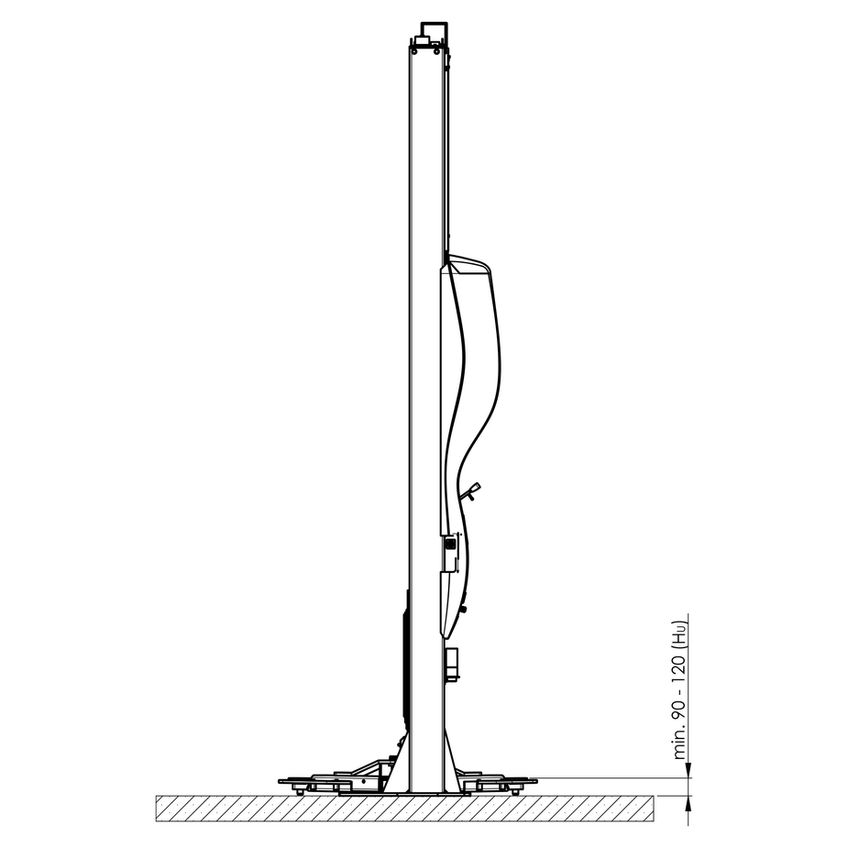

90 mm - 120 mm
Minimální výška ramene HU
726 mm - 1447 mm
Vyložení 3-dílného ramene L3D
930 mm - 1480 mm
Vyložení dlouhého ramene LL
3920 mm | 4250 mm | 4450 mm | 4650 mm
Maximální průjezdná výška HL
4100 mm | 4400 mm | 4600 mm | 4800 mm
Celková výška HG
2850 mm
Světlost sloupů BL
2505 mm
Průjezdná šířka BH
3420 mm
Celková šířka BG
590 mm - 1400 mm
Vyložení 2-kloubového ramene LDJ
570 mm - 890 mm
Vyložení krátkého ramene LK
845 mm - 1265 mm
Vyložení dlouhého ramene sníženého LLLp
615 mm - 900 mm
Vyložení krátkého ramene sníženého LKLp
4,10 m
Výška zvedáku
4,15 m
Délka
1,12 m
Šířka
0,51 m
Výška
705 kg (zvedák bez nástavců)
Hmotnost
4,40 m
Výška zvedáku
4,45 m
Délka
1,12 m
Šířka
0,51 m
Výška
720 kg
Hmotnost
4,60 m
Výška zvedáku
4,65 m
Délka
1,12 m
Šířka
0,51 m
Výška
730 kg
Hmotnost
4,80 m
Výška zvedáku
4,85 m
Délka
1,12 m
Šířka
0,51 m
Výška
740 kg
Hmotnost
-
Zvedák je v částečně demontovaném stavu, zabalený v přepravním rámu včetně příslušenství.
-
Pro montáž je nutné, aby byl prostor o 100 mm vyšší než je celková výška zvedáku.
-
Je nezbytná odborná montáž vyškolenými servisními pracovníky. Odborná montáž je podmínkou platnosti záruky.
-
Hydraulické medium: OHHM 32, 8 litrů
-
C20/25
Kvalita betonu
135 mm
Minimální síla betonové podlahy
100 mm
Hloubka efektivního kotvení
M16x140 mm
Rozměry kotvy (průměr x délka)
TN-S 3/N/PE 400/230V AC,
50 Hz
Elektrická soustava
16/3/C
Předřadný jistič
IP 54
Stupeň krytí
ohebný kabel H05VV-F
Přívod
- změna technických údajů vyhrazena
AMI 4,0 PREMIUM
MODELOVÉ KONFIGURACE
OVLÁDÁCÍ A NÁJEZDOVÁ STRANA = 4 x 2-kloubové rameno
(590 mm - 1400 mm)
OVLÁDACÍ STRANA = 2 x 2-dílné rameno krátké
(570 mm - 890 mm)
NÁJEZDOVÁ STRANA = 2 x 2-kloubové rameno
(590 mm - 1400 mm)
OVLÁDACÍ STRANA = 2 x 2-dílné rameno dlouhé
(930 mm - 1480 mm)
NÁJEZDOVÁ STRANA = 2 x 2-kloubové rameno
(590 mm - 1400 mm)
OVLÁDACÍ STRANA = 2 x 3-dílné rameno
(726 mm - 1447 mm)
NÁJEZDOVÁ STRANA = 2 x 2-kloubové rameno
(590 mm - 1400 mm)
OVLÁDÁCÍ A NÁJEZDOVÁ STRANA = 4 x 2-dílné snížené rameno krátké
(615 mm - 900 mm)
OVLÁDACÍ STRANA = 2 x 2-dílné snížené rameno krátké
(615 mm - 900 mm)
NÁJEZDOVÁ STRANA = 2 x 2-dílné snížené rameno dlouhé
(845 mm - 1265 mm)
OVLÁDACÍ STRANA = 2 x 2-dílné rameno dlouhé
(930 mm - 1480 mm)
NÁJEZDOVÁ STRANA = 2 x 3-dílné rameno
(726 mm - 1447 mm)
OVLÁDACÍ STRANA = 2 x 3-dílné rameno
(726 mm - 1447 mm)
NÁJEZDOVÁ STRANA = 2 x 2-dílné rameno dlouhé
(930 mm - 1480 mm)
OVLÁDÁCÍ A NÁJEZDOVÁ STRANA = 4 x 3-dílné rameno
(726 mm - 1447 mm)
OVLÁDACÍ STRANA = 2 x 2-dílné rameno krátké
(570 mm - 890 mm)
NÁJEZDOVÁ STRANA = 2 x 3-dílné rameno
(726 mm - 1447 mm)
OVLÁDÁCÍ A NÁJEZDOVÁ STRANA = 4 x 2-dílné rameno dlouhé
(930 mm - 1480 mm)
OVLÁDÁCÍ A NÁJEZDOVÁ STRANA = 4 x 2-dílné rameno krátké
(570 mm - 890 mm)
OVLÁDACÍ STRANA = 2 x 2-dílné rameno krátké
(570 mm - 890 mm)
NÁJEZDOVÁ STRANA = 2 x 2-dílné rameno dlouhé
(930 mm - 1480 mm)
AMI 4,0 PREMIUM
DOPLŇKOVÉ PŘÍSLUŠENSTVÍ
030212-00-00
2-DÍLNÉ RAMENO DLOUHÉ
NÍZKÝ PROFIL
030217-00-00
2-DÍLNÉ RAMENO KRÁTKÉ
NÍZKÝ PROFIL
092212-00-00
2-DÍLNÉ RAMENO DLOUHÉ
092217-00-00
2-DÍLNÉ RAMENO KRÁTKÉ
092208-00-00
3-DÍLNÉ RAMENO
492220-00-0S
492221-00-00
492222-00-00
DVOUKLOUBOVÁ RAMENA 4,0
SADA (min. výška: Hu=90mm; vyložení: L=590-1400mm)
492100-00-00
SADA ARETACE RAMEN "AS"
030294-00-0S
VULKANIZOVANÁ PODPĚRA "KRUHOVÁ"
PRO RAMENA S NÍZKÝM PROFILEM SADA (pr. 126 mm)
.jpg)
092294-00-0S
VULKANIZOVANÁ PODPĚRA "KRUHOVÁ"
SADA (pr. 126 mm)
.jpg)
092295-00-0S
VULKANIZOVANÁ PODPĚRA "OBDÉLNÍKOVÁ"
SADA (148x80 mm)
.jpg)
092296-00-0S
VULKANIZOVANÁ PODPĚRA "OBDÉLNÍKOVÁ"
SADA (120x70 mm)
.jpg)
398294-03-00
ADAPTÉR "ČEP"
KOMPLET
.jpg)
397299-00-00
ADAPTÉR "V"
KOMPLET
.jpg)
498297-00-00
ADAPTÉR "U I"
KOMPLET
.jpg)
498298-00-00
ADAPTÉR "U II"
KOMPLET
.jpg)
398296-00-00
ADAPTÉR "KRUHOVÝ"
KOMPLET
80301 | 80302
80303 | 80304
NÁSTAVCE PODPĚRY
(50 mm) | (100 mm) | (150 mm) | (250 mm)
092093-30-0S
DRŽÁK NÁSTAVCŮ A PODPĚR
SADA
%20SADA.jpg)
092880-00-00
KRYT VOZÍKU "PUR3"
SADA
%20SADA.jpg)
092870-00-00
KRYT VOZÍKU "PUR6"
SADA
%20-%20DHZ%20AMI%203%2C0%20-%205%2C5.jpg)
000000-00-52
VELKÁ ZÁKLADNA PRO MENŠÍ SÍLU PODLOŽÍ
092851-00-00
STAVITELNÁ PODPĚRA DLOUHÁ
(max. nosnost 3000 kg/zvedák)
092853-00-00
STAVITELNÁ PODPĚRA STŘEDNÍ
(max. nosnost 3000 kg/zvedák)
092852-00-00
STAVITELNÁ PODPĚRA KRÁTKÁ
(max. nosnost 3000 kg/zvedák)
000000-00-58
OŠETŘENÍ ANTIKOROZNÍM NÁSTŘIKEM
092094-00-00
ELEKTRO BOX – EB1
(2x230V)
092094-02-00
ELEKTRO BOX – EB1-4
(4x230V)
092095-00-00
ELEKTRO BOX – EB2
(2x230V, VZDUCH. RYCHLOSPOJKA)
092096-00-00
ELEKTRO BOX – EB3
(2x230V, VZDUCH. RYCHLOSPOJKA,
2xDATOVÝ KONEKTOR)
092093-00-00
INTEGROVANÉ NAPÁJENÍ DOBÍJECÍCH STANIC
092092-00-0M
092092-00-0S
NAVIJÁK NA VZDUCH
"MASTER" | "SLAVE"
(15 m)
092091-00-0M
092091-00-0S
NAVIJÁK ELEKTRO "MASTER" | "SLAVE"
(12 m; tepelná pojistka)
000000-00-35
VARIABILITA ŠÍŘKY ZVEDÁKŮ
2850 mm – 3400 mm
000000-00-36
VARIABILITA VÝŠKY ZVEDÁKŮ
4200 mm - 4800 mm
000000-00-54
NESTANDARDNÍ POPTÁVKA
(VÝŠKA / ŠÍŘKA)
000000-00-17
